文．編輯室
今年6月27日，我國運轉中的6部核能機組都已完成第一階段耐震補強工程，核一廠耐震能力提升至0.51g、核二廠0.67g、核三廠0.72g，即使發生7級強震，反應爐也能安全的自動停機，為我國核能安全提昇至更高等級。
建廠於地質穩定地區
我國核電廠在建廠之初即按照美國核能法規，慎選地質穩定地區作為廠址；且依據當時的地質調查研究，未有山腳斷層通過核一、二廠附近的佐證資料。另核三廠附近的恆春斷層則為不整合面，因而認定都不屬於核能法規定義的「能動斷層」（capable fault）。據此，各核電廠參考以往的地震歷史紀錄，保守的設計各廠安全停機地震值。而且各反應爐廠房座落於堅實的岩盤上，並以最高安全標準設計，所以廠房結構的強度遠遠超出一般建築設計的要求。
依據96年7月與98年12月中央地質調查所最新調查結果，研判山腳斷層及恆春斷層為第二類活動斷層。台電公司依據這些新事證，立即展開「營運中核能電廠地質穩定性及地震危害度再評估計畫」及「營運中核能電廠補充地質調查工作」；並於100年7月再依據美國核能法規，針對核一、二、三廠2串安全停機路徑設備進行「耐震餘裕評估」工作。依規定以原耐震設計值的1.67倍與定值法地震值的較大值進行評估，耐震餘裕評估報告已於102年12月陳報原能會審查。
因應新事證 進行耐震評估
台電公司同時啟動供電調度應變機制，協調公司內各單位全力協助，除了確保夏季供電穩定外，並成立「核一二三廠專案小組」下設6個小組，統籌規劃6部核能機組依據耐震餘裕評估結果，進行2串安全停機路徑設備的第一階段耐震補強作業。
台電公司核能發電處簡福添處長在接受本刊專訪時表示，本案動員總公司及各核電廠人力，並納入泰興、益鼎及美國S&A等顧問公司，全體人員不分平、假日，每天超過12小時的努力不懈，全力推動耐震補強相關因應作業。簡處長說：「 電廠人員白天設計，晚上還要和美國方面進行視訊會議，確認設計符合安全標準，第2天再送交工程人員執行。」
不分日夜全體總動員

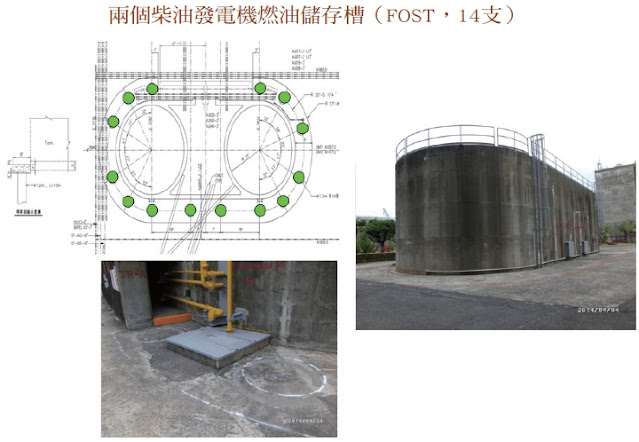

在各廠耐震補強作業中，以核三廠的桶槽補強基樁工程最為艱鉅，核三廠每部機有4個大型桶槽需要執行補強，2部機共有108支地樁。每支基樁開挖直徑1.2米、深15米。每個桶槽各基樁之間再以開挖0.9-1.2米的環狀鋼樑相連接。開挖時必需避開飛射物屏蔽、閥室、地下相關管線以及地上設備與管路，困難度極高（如圖2-圖4核三廠執行桶槽補強基樁工程）。
簡處長說明：「為了避免鑽打基樁時傷及地下的管路，必須以人力徒手挖掘達5公尺深，找到管路之後，才能以機具設備繼續挖掘至15公尺處，打入直徑12公尺的基樁，將桶槽固定在岩盤內，過程非常辛苦。」
如期如質提昇耐震係數
核三廠2號機基樁工程接續大修停機自4月16日動工，依設計圖面及施工計畫展開施作。現場同時建立前進指揮中心管控所有施工細節及應變措施，採24小時全力作業。至5月6日凌晨01:40完成全部基樁開挖灌漿，後續基樁養生與環樑施工。於5月7日19:55獲原能會准予機組啟動，5月9日13:14恢復併聯發電。5月28日完成基樁養生與試樁並確認通過後，在機組穩定運轉下，即展開後續的環樑施工，終於6月18日完成桶槽補強。
 |
| 核三廠執行桶槽補強基樁工程（1） |
 |
| 核三廠執行桶槽補強基樁工程（2） |
「台電員工約80人、包商約50人，130人不分日夜全心投入。國內有一家專門打地錨的營造公司更送來3套打鑽設備，因為機具每8小時必須冷卻，一套備用，24小時支援作業才能在最短時間內完成。」簡處長強調。
參照2號機的施工經驗，證明桶槽施作規劃完善且因應措施有效，1號機桶槽補強基樁工程自5月7日起展開非安全管線移除準備工作，5月12日正式進行運轉中基樁施工，並於6月18日與2號機同日完成桶槽耐震補強。
此外，核一廠1號機也安排6月6日-15日停機10天，進行機電設備、電驛、空心磚牆及控制室天花板等耐震補強工作。2號機則配合原訂停機大修期間4月28日-6月1日，完成各項補強作業。
另核二廠2部機經評估與努力下，都不需要額外停機，可以在運轉中進行補強改善，已於6月27日完成全部改善工作。
在台電公司與合作廠商齊心協力下，雖然歷經重重困難，最終以安全的分析結論、優良的施工品質、嚴謹的自主管理與工作實績等，在6月27日完成6部核能機組全部的耐震補強工程。各核電廠實際執行情形摘要如表1。
綜括本次耐震補強實際作業，僅額外增加停機36.5天，影響發電度數約7.5億度，替代燃料損失降至約34億元，且未造成燃料供應的困擾，對系統供電與台電公司年度營運的影響已經降至最低。
結語
全球現有31個擁有核電廠的國家中，只有日本與我國的機組設有「強震自動急停」的裝置，核一廠的強震自動急停是0.15g，核二廠、核三廠是0.2g，約等於芮式規模6的地震發生時，我國核電機組即會自動停機。
為因應福島事故的教訓，我國核電廠已建立7層深度防禦措施，未來各核電廠還將興建海嘯牆，徹底預防可能影響核能安全的可能性。
簡福添處長強調：「這次耐震補強作業完成之後，將我國的核能安全提高到更高的境界；符合國際現有三大核安標準—歐盟的壓力測試、美國NTTF法規要求，以及日本核安新基準，全世界目前只有我們做得到。」
據瞭解，本案歷經多次協調溝通，並在台電公司員工不眠不休的努力之下，才能順利渡過5月上旬供電的瓶頸，幸未對國內民生經濟造成顯著的影響，對台電公司營運的衝擊也降至最低。最重要的則是核一廠耐震能力提升至0.51g、核二廠0.67g、核三廠0.72g。目前我國地震震度分級為7級，第7級的強震約相當於0.3g；日本在東北大地震之後，地震震度分級增至8級，第8級相當於0.36g。經過第一階段耐震補強作業之後，我國6座核電機組都能禁得起強震的考驗。已充分展現出台電公司確保核安的決心與能力，回應社會與民眾對於核安的高度期待，相信也可做為核一、二、三廠未來申請延役的有力基石。
至於後續第二階段的耐震補強作業，台電公司已於101年7月起即著手進行，預計104年6月底前完成核一、二、三廠全廠耐震安全度評估，屆時將視評估的結果再採取必要的補強措施。
本文出自核能簡訊 150 期 2014.10
